Магнитолы Sony – это продукты, которые уже долгое время на слуху у многих автолюбителей. Они отличаются высоким качеством звука, функциональностью и стильным дизайном. Однако, при установке магнитолы возникает немало вопросов.
Одним из таких вопросов является и распиновка проводов магнитолы. Правильное подключение магнитолы к автомобилю — это гарантия того, что система будет работать должным образом и не возникнет проблем с передачей звука или электропитанием.
В данной статье мы рассмотрим распиновку проводов магнитолы Sony и предоставим схемы и описание подключения для вашего автомобиля.
Сначала рассмотрим основные провода, которые обычно присутствуют у магнитолы Sony. К ним относятся: провод питания, провода для аудиосигнала, провода для подключения усилителя и дополнительные провода для подключения других устройств.

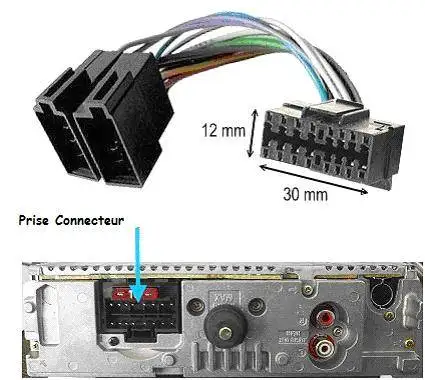

Схема распиновки проводов магнитолы Sony
При подключении магнитолы Sony необходимо правильно распиновать провода, чтобы установка была выполнена корректно. Вот схема распиновки проводов магнитолы Sony:
- Красный провод – питание (+12V)
- Желтый провод – питание (ACC)
- Черный провод – заземление (GND)
- Синий провод – питание антенны (ANT)
- Фиолетовый провод – питание усилителя (AMP REM)
- Серый провод – передний левый динамик (+)
- Зеленый провод – передний правый динамик (+)
- Белый провод – задний левый динамик (+)
- Фиолетовый провод – задний правый динамик (+)
Обратите внимание, что эта схема может немного отличаться в зависимости от модели магнитолы Sony, поэтому перед установкой стоит также ознакомиться с инструкцией к конкретной модели.
Как правильно подключить магнитолу Sony
При подключении магнитолы Sony необходимо ознакомиться с ее распиновкой и схемой подключения. Несоблюдение правильной распиновки может привести к неправильной работе магнитолы или даже повреждению оборудования.
Перед началом подключения необходимо убедиться, что у вас имеется все необходимое оборудование. Для подключения магнитолы Sony понадобятся следующие компоненты:
1. Магнитола Sony
Выберите модель магнитолы Sony, которую вы хотите подключить. Убедитесь, что она подходит для использования в вашем автомобиле и имеет все необходимые функции.
2. Автомобильные провода
Приобретите автомобильные провода, которые подходят для вашей магнитолы Sony и вашего автомобиля. Провода должны быть совместимы с разъемами вашего автомобиля и магнитолы.
3. Инструменты для подключения
Для подключения магнитолы Sony вам понадобятся основные инструменты, такие как отвертка, клеммник и проводники. Убедитесь, что у вас есть все необходимые инструменты для успешного подключения магнитолы.
После того, как вы собрали все необходимые компоненты, можно приступить к подключению магнитолы Sony:
1. Отключение аккумулятора автомобиля
Перед началом подключения магнитолы Sony рекомендуется отключить аккумулятор автомобиля. Это позволит избежать короткого замыкания или повреждения оборудования.
2. Подключение проводов к разъемам
Используя схему подключения проводов или инструкцию к вашей магнитоле Sony, подключите провода к соответствующим разъемам. Убедитесь, что провода плотно подсоединены и не могут самовольно отсоединиться.
3. Подключение проводов к автомобилю
Подключите другие концы проводов к разъемам вашего автомобиля, используя схему соответствия. Убедитесь, что провода плотно подсоединены, чтобы избежать плохого контакта или короткого замыкания.
После выполнения всех этих шагов у вас должно получиться успешное подключение магнитолы Sony в вашем автомобиле. Однако, для лучшей безопасности, рекомендуется проконсультироваться с профессионалом или ознакомиться с дополнительной информацией о подключении конкретной модели магнитолы.
Правильное подключение магнитолы Sony позволит вам наслаждаться качественным звуком и удобными функциями в вашем автомобиле, делая поездки еще приятнее и комфортнее.
Описание проводов магнитолы Sony
Магнитола Sony обладает разнообразными проводами, каждый из которых выполняет свою функцию. Распиновка проводов может немного отличаться в зависимости от конкретной модели магнитолы. В данной статье мы рассмотрим основные провода, которые встречаются в большинстве устройств.
1. Провод питания (+12V)
Данный провод необходимо подключить к источнику питания автомобиля для правильной работы магнитолы. Обычно провод питания имеет красный цвет и обозначение +12V или +B.
2. Провод заземления (GND)
Провод заземления служит для создания закрытой электрической цепи и обеспечивает стабильную работу магнитолы. Обычно провод заземления имеет черный цвет и обозначение GND или -.
3. Провод памяти (ACC)
Провод памяти позволяет магнитоле сохранять настройки и данные, даже при выключении зажигания в автомобиле. Обычно провод памяти имеет желтый цвет и обозначение ACC или +12V память.
4. Провод антенны (ANT)
Провод антенны используется для подключения антенны радио в магнитоле. Обычно провод антенны имеет синий цвет и обозначение ANT или ANTENNA.
5. Провод динамиков (Speaker)
Обратите внимание, что описание проводов является общим и может незначительно отличаться в различных моделях магнитол Sony. При подключении магнитолы к автомобилю рекомендуется обращаться к инструкции по эксплуатации конкретной модели и следовать указанным инструкциям для корректного подключения проводов.
Подключение магнитолы Sony к автомобильной проводке
Распиновка проводов магнитолы Sony:
| Цвет провода | Описание |
|---|---|
| Желтый | Постоянное питание (+12V), подключается к аккумулятору автомобиля |
| Красный | Переключаемое питание (+12V), подключается к зажиганию |
| Черный | Заземление, подключается к кузову автомобиля |
| Синий | Управление усилителем (антенна или усилитель), подключается к соответствующим проводам |
| Коричневый | Антенна, подключается к проводу антенны |
| Белый | Левый фронтовый динамик (+) |
| Белый/черный | Левый фронтовый динамик (-) |
| Серый | Правый фронтовый динамик (+) |
| Серый/черный | Правый фронтовый динамик (-) |
| Зеленый | Левый задний динамик (+) |
| Зеленый/черный | Левый задний динамик (-) |
| Фиолетовый | Правый задний динамик (+) |
| Фиолетовый/черный | Правый задний динамик (-) |
Проводка автомобиля:
Перед подключением магнитолы Sony к проводке автомобиля необходимо определить распиновку проводки автомобиля. Обычно проводка автомобиля разделена на следующие цвета проводов:
- Желтый — постоянное питание (+12V)
- Красный — переключаемое питание (+12V)
- Черный — заземление
- Синий — управление усилителем (антенна или усилитель)
- Коричневый — антенна
- Белый, Белый/черный — левый фронтовый динамик
- Серый, Серый/черный — правый фронтовый динамик
- Зеленый, Зеленый/черный — левый задний динамик
- Фиолетовый, Фиолетовый/черный — правый задний динамик
Для подключения магнитолы Sony к проводке автомобиля необходимо соединить провода одинакового цвета между собой. Убедитесь, что соединения надежные и не имеют замыканий.
Правильное подключение магнитолы Sony к автомобильной проводке обеспечит надежную работу магнитолы и качественное воспроизведение звука в автомобиле.
Провода питания магнитолы Sony: особенности подключения
При подключении магнитолы Sony к источнику питания необходимо учесть ряд особенностей, чтобы обеспечить правильную работу аппарата.
1. Входное напряжение
Перед подключением магнитолы необходимо убедиться, что входное напряжение соответствует требованиям аппарата. Обычно это значение указано на корпусе магнитолы или в технических характеристиках. В противном случае, магнитола может не работать или получить повреждения.
2. Питание через провода
Процесс подключения магнитолы Sony осуществляется с помощью проводов, они предоставляют питание магнитоле. При подключении необходимо убедиться, что провода правильно подключены к соответствующим разъемам. Ошибочное подключение может привести к сбою в работе магнитолы или даже повредить аппарат.
Обычно провода питания имеют цветовую маркировку, чтобы облегчить процесс подключения. Например, красный провод отвечает за плюсовое питание, а черный провод – за минусовое. В некоторых случаях могут быть дополнительные провода других цветов, необходимые для специфических функций магнитолы.
Важно следовать инструкции производителя по распиновке проводов, чтобы избежать ошибок и обеспечить правильное питание магнитолы Sony.
3. Заземление
Для правильной работы магнитолы Sony необходимо обеспечить заземление проводов. Обычно это достигается подключением земляного провода к соответствующему разъему на задней панели магнитолы.
Заземление позволяет избежать помех и шумов при работе магнитолы, а также защищает аппарат от перенапряжений и коротких замыканий.
Имейте в виду, что правильное подключение проводов питания магнитолы Sony является ключевым аспектом для обеспечения надежной и стабильной работы аппарата. В случае сомнений, всегда лучше обратиться к специалисту для получения профессиональной консультации.
Провода заземления магнитолы Sony: как подключить
Провода заземления обычно имеют отличительный цвет или маркировку, чтобы облегчить их подключение. Один из проводов заземления (часто обозначен как GND или Ground) является отрицательным проводом, который должен быть подключен к заземленному контакту автомобиля или крампону на автомобильной раме. Другой провод заземления может быть подключен к металлическому каркасу автомобиля или к заземленной точке на панели приборов.
Важно убедиться, что провода заземления установлены качественно и надежно подключены. Для этого необходимо удалить изолирующую оболочку проводов на несколько сантиметров, чтобы обеспечить полный контакт с заземленной точкой.
Не рекомендуется подключать провода заземления магнитолы к другим электрическим устройствам или к источнику питания автомобиля, так как это может вызывать перебои в работе или повреждение магнитолы.
Правильное подключение проводов заземления магнитолы Sony позволит вам наслаждаться качественным звуком и избежать нежелательных помех и шумов во время работы устройства.
Провода динамиков магнитолы Sony: правила подключения
Правильное подключение проводов динамиков в магнитоле Sony играет важную роль в обеспечении качественного звука и долговечности аудио системы. В данном разделе мы расскажем о схеме подключения проводов динамиков и дадим несколько полезных рекомендаций.
Шаг 1: Проверка положительного и отрицательного направления проводов
Перед подключением проводов необходимо убедиться в правильном разделении положительного и отрицательного направления. Обычно, положительный провод окрашен в серый или красный цвет, а отрицательный — в черный или белый. Если цветовая маркировка отсутствует, можно определить положительный провод с помощью батарейки 1.5 В. Если динамик выдает щелчок при подключении положительного провода к + контакту батарейки, значит этот провод является положительным.
Шаг 2: Соединение проводов с динамиками
После определения положительного и отрицательного направления необходимо приступить к подключению проводов к динамикам магнитолы Sony. Прежде всего, рекомендуется использовать медные провода, так как они обеспечивают более качественную передачу звука.
- Очистите концы проводов от изоляции при помощи специального инструмента или обычным ножом.
- Вставьте обнаженные концы проводов в разъемы динамика. Положительный провод подключается к разъему с + маркировкой, а отрицательный — к разъему с — маркировкой.
- Закрепите провода, чтобы они надежно фиксировались в разъемах. Для этого можно использовать специальные зажимы или обмотать провода изолентой.
Шаг 3: Подключение проводов к магнитоле Sony
После того, как провода успешно подключены к динамикам, можно переходить к подключению проводов к магнитоле Sony. Для этого воспользуйтесь следующей схемой:
- Найдите на магнитоле разъемы для подключения динамиков. Обычно, они обозначаются Speaker Output или Speaker+.
- Подсоедините положительные провода к соответствующим разъемам на магнитоле. Обратите внимание, что + маркировка на разъеме должна совпадать с положительным проводом.
- Подсоедините отрицательные провода к соответствующим разъемам на магнитоле. Обратите внимание, что — маркировка на разъеме должна совпадать с отрицательным проводом.
- Убедитесь в надежности соединений проводов с магнитолой. Провода не должны быть слишком свободными или ослабленными, так как это может привести к плохому контакту и искажению звука.
После завершения всех шагов подключения проводов динамиков магнитолы Sony убедитесь в правильности подключения проводов и проверьте работу звука. В случае возникновения проблем или необходимости дополнительной информации, обратитесь к руководству пользователя магнитолы Sony или обратитесь за помощью к специалисту.
Провод для подключения усилителя магнитолы Sony
У магнитол Sony имеется специальный провод, предназначенный для подключения внешних усилителей. Этот провод позволяет улучшить качество звука и усилить мощность аудиосистемы автомобиля.
Провод для подключения усилителя магнитолы Sony обычно имеет стандартные разъемы RCA (тюльпаны), что позволяет подключать его к усилителям с помощью соответствующих RCA-кабелей.
Начать подключение усилителя необходимо с магнитолы. Для этого нужно найти выходное гнездо усилителя на магнитоле. Обычно оно помечено как RCA Out или Preamp Out. После нахождения этого гнезда, соедините его с проводом для подключения усилителя магнитолы Sony с помощью RCA-кабеля.
После того как провод для подключения усилителя магнитолы Sony будет подключен к магнитоле, следующий шаг — подключение другого конца провода к внешнему усилителю. Для этого необходимо найти входное гнездо усилителя, обычно помеченное как RCA In или Line In. Соедините это гнездо с другим концом провода с помощью RCA-кабеля.
После завершения подключения провода для усилителя, убедитесь, что все соединения кабелей прочные и надежные. Затем включите магнитолу и усилитель и проверьте качество звука. Если всё подключено правильно, вы должны услышать более мощный и чистый звук из своей аудиосистемы.
Как правильно подключить AUX-вход магнитолы Sony
Для подключения AUX-входа магнитолы Sony следует использовать соответствующий кабель, который обычно поставляется в комплекте с магнитолой. AUX-вход позволяет подключать внешние аудиоисточники, такие как смартфоны, плееры или ноутбуки, и проигрывать звук через динамики магнитолы. Для подключения следуйте инструкциям ниже.
Шаг 1: Подготовка кабеля
Оголите концы кабеля для AUX-входа магнитолы Sony и вашего внешнего аудиоисточника. Обычно у кабеля есть два разъема: один стандартный разъем 3,5 мм mini-jack (для внешнего аудиоисточника) и второй разъем типа, соответствующего входу магнитолы Sony.
Шаг 2: Подключение кабеля
Подключите конец кабеля с разъемом mini-jack к выходу для наушников вашего внешнего аудиоисточника. Убедитесь, что разъем подходит по размеру и правильно вставлен. Подключите другой конец кабеля к AUX-входу магнитолы Sony, следуя правильной распиновке проводов.
Шаг 3: Проверка соединения
После подключения проведите проверку звука. Увеличьте громкость магнитолы Sony и внешнего аудиоисточника, а затем проиграйте звук с вашего аудиоисточника. Если все соединения правильные, вы должны услышать звук через динамики магнитолы.
| AUX-вход магнитолы Sony | Разъем 3,5 мм mini-jack |
|---|---|
| Левый звуковой канал | Левая стойка (GND) |
| Правый звуковой канал | Правая стойка |
| Заземление | Заземление |
При подключении обратите внимание на распиновку проводов магнитолы Sony и правильное подключение проводов к кабелю. Неправильное подключение может привести к отсутствию звука или искажению аудиосигнала. Если вам необходимо подключить другой аудиоисточник, следуйте аналогичным инструкциям и убедитесь, что вы используете правильный кабель и подходящий разъем.
Подключение радиоантенны магнитолы Sony
Для корректного подключения радиоантенны магнитолы Sony необходимо следовать следующей схеме:
Шаг 1: Подготовка радиоантенны
Перед подключением радиоантенны убедитесь, что у нее имеются два провода: основной и дополнительный. Провода должны быть достаточной длины для правильной установки магнитолы.
Шаг 2: Подключение радиоантенны к магнитоле
На задней панели магнитолы Sony расположены специальные разъемы для подключения радиоантенны. В основном это разъемы типа F-типа. Подключите основной провод радиоантенны к соответствующему разъему на магнитоле.
Дополнительный провод радиоантенны может быть экранированным. Он должен быть подключен к земле магнитолы, для чего воспользуйтесь соответствующим разъемом на задней панели устройства.
Шаг 3: Проверка подключения радиоантенны
После подключения радиоантенны убедитесь, что провода надежно закреплены и не обрываются. Также проверьте, что радиоантенна находится в зоне достаточного приема сигнала, чтобы снять помехи или шумы во время прослушивания радиостанции.
Теперь, когда радиоантенна магнитолы Sony правильно подключена, вы можете наслаждаться прослушиванием любимых радиостанций с отличным качеством звука.
Провода для подключения управления на руле магнитолы Sony
Многие магнитолы Sony оборудованы возможностью подключения к рулевому управлению автомобиля. Эта функция позволяет водителю управлять основными функциями магнитолы без отрыва от дороги и безопасно.
Для подключения магнитолы Sony к управлению на руле вам потребуется специальный адаптер. В комплекте с адаптером будут провода разных цветов, каждый из которых отвечает за определенную функцию. Ниже приведены основные цвета проводов и их назначение:
- Синий провод – переключение на следующую радиостанцию или трек в режиме воспроизведения CD или USB.
- Красный провод – переключение на предыдущую радиостанцию или трек в режиме воспроизведения CD или USB.
- Зеленый провод – увеличение громкости звука.
- Белый провод – уменьшение громкости звука.
- Коричневый провод – приостановка/воспроизведение музыки или звука.
- Черный провод – общий провод для заземления.
При подключении проводов управления на руле магнитолы Sony необходимо соблюдать соответствие цвета провода на адаптере и на магнитоле. Обычно цвета проводов указываются в инструкции к магнитоле и адаптеру. При подключении вам необходимо будет соединить провода адаптера с проводами на магнитоле с помощью зажимов или скрутить провода вместе, затем зафиксировать их изоляционной лентой или другими средствами защиты соединения.
После подключения проводов для управления на руле вы сможете безопасно управлять магнитолой Sony, не отвлекаясь от дороги и не рискуя своей безопасностью.
Как использовать провода для подключения USB и Bluetooth к магнитоле Sony
Магнитола Sony предлагает возможность подключения USB и Bluetooth для расширения функциональности и комфорта использования. Для этого необходимо использовать соответствующие провода и правильно подключить их к аудиосистеме.
Подключение USB к магнитоле Sony
USB-подключение позволяет проигрывать музыку с внешних носителей, таких как флеш-накопители или жесткие диски. Для этого необходимо выполнить следующие шаги:
- Найдите USB-порт на задней или передней панели магнитолы Sony.
- Подключите USB-провод к порту магнитолы.
- Другой конец USB-провода вставьте в соответствующий разъем вашего внешнего носителя.
После выполнения этих шагов магнитола Sony обнаружит подключенный USB-накопитель и вы сможете просматривать и проигрывать музыкальные файлы с этого устройства.
Подключение Bluetooth к магнитоле Sony
Bluetooth-подключение позволяет вам подключить магнитолу к вашему смартфону или другому устройству с Bluetooth-функцией и передавать музыку без использования проводов. Для этого выполните следующие действия:
- Включите Bluetooth на вашем смартфоне или устройстве.
- Настройте магнитолу Sony на режим Bluetooth.
- На вашем смартфоне найдите магнитолу Sony в списке доступных устройств Bluetooth и установите соединение.
После установления соединения прослушивание музыки с вашего смартфона или другого устройства через магнитолу Sony будет доступно без проводов.
Используя правильные провода и следуя инструкциям, вы сможете удобно подключить USB и Bluetooth к магнитоле Sony и наслаждаться своей любимой музыкой с различных источников.
