Как работает и зачем нужен клапан VSV в автомобилях Toyota

Клапан VSV (Vacuum Switching Valve) – это важный элемент, используемый в многих моделях автомобилей Toyota. Он играет ключевую роль в регулировании давления вакуума в различных системах и, таким образом, обеспечивает оптимальную работу двигателя и ограничивает выбросы вредных веществ в атмосферу.

Установленный на двигателе, клапан VSV отвечает за переключение вакуумного потока между различными компонентами системы. Он позволяет двигателю применять разные режимы работы в зависимости от конкретных условий, таких как скорость движения, температура двигателя и сохранение оптимальной работы двигателя.

Клапан VSV Toyota – это надежный компонент, который обеспечивает плавное и точное переключение, минимизируя ошибки и сбои в работе системы. Он производится с использованием высококачественных материалов и проходит строгий контроль качества, чтобы гарантировать долговечность и надежность.

Важно отметить, что периодическая проверка и обслуживание клапана VSV являются неотъемлемой частью технического обслуживания автомобиля. Регулярная проверка поможет выявить возможные проблемы, связанные с клапаном, и предотвратить дальнейшее повреждение или неполадки в работе системы.

Что такое клапан VSV Toyota?

Клапан VSV обычно располагается на впускном коллекторе или рядом с ним. Он подключен к системе вакуума и имеет два порта — один для подачи вакуума, а другой для выхода. Когда электрический сигнал поступает на клапан, он открывается или закрывается, регулируя поток вакуума в системе. Это позволяет контролировать различные параметры работы двигателя, такие как рециркуляция отработавших газов (EGR), управление турбиной и др.

Неисправность клапана VSV может привести к различным проблемам в работе двигателя Toyota. Например, если клапан не открывается или закрывается неправильно, это может привести к утечке вакуума и ухудшению производительности двигателя. Также, если клапан застрянет в открытом или закрытом положении, это может привести к ошибкам в работе других устройств, которые контролируются этим клапаном.

Для ремонта или замены клапана VSV Toyota рекомендуется обратиться к специалистам или официальному дилеру Toyota. Они смогут правильно диагностировать проблему и предложить наиболее подходящее решение.

Принцип работы

Клапан VSV (Vacuum Switching Valve) в системе Toyota отвечает за переключение потока вакуума и управление различными устройствами автомобиля. Он состоит из электромагнитного клапана, механической мембраны и внутренних каналов.

Когда электромагнитный клапан VSV открыт, вакуумное давление поступает к мембране, вызывая ее движение. Это позволяет вакуумному потоку перемещаться через внутренние каналы клапана и управлять нужными устройствами. Когда клапан VSV закрыт, вакуум не проходит и устройства остаются неактивными.

Принцип работы клапана VSV основан на электромагнитном управлении потоком вакуума. Когда сигнал подается от системы управления двигателем, электромагнитный клапан VSV открывается, позволяя вакуумному давлению перемещаться через клапан и активировать необходимые устройства.

Клапан VSV может использоваться для управления различными устройствами, такими как EGR-система (система рециркуляции отработанных газов), система контроля выбросов топливных паров и другими компонентами, которые зависят от вакуумного управления.

Значение для двигателя

Задача клапана VSV состоит в правильной синхронизации работы клапанов с другими компонентами двигателя, такими как распределительный вал и фазировочные соленоиды. Благодаря этому механизму достигается оптимальная работа двигателя в зависимости от скорости и нагрузки.

Клапан VSV также выполняет функцию регулирования максимальной и минимальной скорости вращения коленчатого вала двигателя. Это позволяет достичь лучшей экономичности и мощности двигателя.

При возникновении неисправностей клапана VSV могут возникнуть проблемы с запуском двигателя, неравномерные обороты холостого хода, повышенный расход топлива, потеря мощности и другие неполадки. Поэтому важно регулярно проверять и обслуживать клапан VSV согласно рекомендациям производителя автомобиля.

Замена или ремонт клапана VSV должны выполняться специалистами с использованием оригинальных запчастей. Это обеспечит надежную работу двигателя и продлит срок службы всей системы управления газораспределением.

Основные функции

• Управление вентиляцией системы: клапан VSV Toyota осуществляет регулировку пропускания воздуха или газов в системе, позволяя контролировать объемы и скорость циркуляции вещества.
• Контроль давления: клапан VSV поддерживает заданное давление в системе, открывая или закрывая свои порты в зависимости от требуемых параметров.
• Регулировка процессов сгорания: клапан может изменять смесь топлива и воздуха, обеспечивая более эффективные и экономичные условия сгорания в двигателе.
• Контроль работы других узлов и систем: клапан VSV может использоваться для активации или деактивации других компонентов автомобиля, например, электромагнитного клапана или электронасоса.

Виды клапанов VSV

Существует несколько видов клапанов VSV, которые выполняют различные функции:

• Впускной клапан VSV: Этот клапан контролирует время открытия и закрытия впускных клапанов. Он регулирует количество воздуха, поступающего в цилиндры двигателя, что влияет на его мощность и топливную экономичность.
• Выпускной клапан VSV: Этот клапан отвечает за время открытия и закрытия выпускных клапанов. Он контролирует выход горячих газов из цилиндров двигателя, что влияет на его эффективность и уровень выбросов.
• Клапан VSV переменного газораспределения: Переменный клапан VSV регулирует время открытия и закрытия клапанов в зависимости от условий работы двигателя. Он позволяет достичь оптимального соотношения мощности и экономии топлива в широком диапазоне оборотов.
• Термостатический клапан VSV: Этот клапан управляет расходом охлаждающей жидкости в системе охлаждения двигателя. Он контролирует температуру двигателя, поддерживая ее на оптимальном уровне.

Клапаны VSV являются важными компонентами системы газораспределения и оказывают значительное влияние на работу двигателя Toyota. Регулярное обслуживание и замена неисправных клапанов VSV могут помочь поддерживать надлежащую производительность и эффективность двигателя.

Какой клапан VSV установлен на Toyota?

Toyota использует клапаны VSV (Vacuum Switching Valve) для регулирования различных систем автомобиля. Конкретный тип и расположение VSV зависит от модели и года выпуска автомобиля.

На некоторых моделях Toyota, таких как Camry, Corolla и Yaris, устанавливается VSV для системы рециркуляции отработавших газов (EGR). Этот клапан контролирует поток воздуха в системе EGR, что позволяет снизить выбросы вредных веществ.

Другие модели, например RAV4 и Tacoma, могут быть оснащены VSV для системы вентиляции топливного бака. Этот клапан контролирует подачу паров топлива из бака в систему сгорания, предотвращая выпуск вредных паров в атмосферу.

Кроме того, на некоторых моделях Toyota могут быть установлены VSV для системы рециркуляции воздуха (ACV), системы управления рассеиванием (ASDM), системы управления давлением турбины (TCV) и других.

Для точной информации о клапане VSV, установленном на конкретной модели Toyota, рекомендуется обратиться к руководству пользователя или обратиться к дилеру Toyota.

Симптомы поломки клапана VSV

Клапан вакуумного режима управления (VSV) выполняет важную функцию в работе системы управления двигателем Toyota.

1. Проблемы с холостым ходом

Одним из наиболее распространенных симптомов поломки клапана VSV являются проблемы с холостым ходом. Это проявляется в резком или нестабильном повышении оборотов двигателя на холостом ходу, либо в его падении до отключения. Такие проблемы могут вызывать неудобства во время движения и сильно влиять на работу автомобиля.

2. Невозможность переключения режимов

Еще одним симптомом поломки клапана VSV может стать невозможность переключения режимов работы двигателя. Например, автомобиль может не переключаться в режим разгона или не активировать режим торможения двигателем. Это может привести к ухудшению динамических характеристик автомобиля и повышенному расходу топлива.

Если у вас появились указанные выше симптомы или иные проблемы с работой двигателя, то возможно клапан VSV Toyota нуждается в замене или ремонте. Рекомендуется обратиться к специалистам для диагностики и устранения поломки.

Ключевые симптомы поломки клапана VSV	Возможные последствия
Проблемы с холостым ходом	Нестабильные обороты двигателя, отключение двигателя на холостом ходу
Невозможность переключения режимов	Ухудшение динамических характеристик автомобиля, повышенный расход топлива

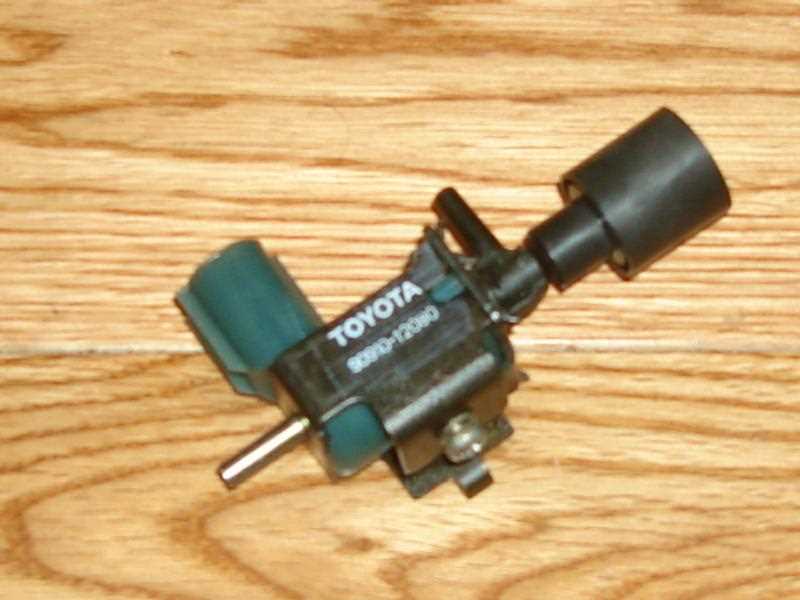

Проверка работы клапана VSV

Для проверки работы клапана VSV (Vacuum Solenoid Valve) на автомобиле Toyota, необходимо выполнить следующие шаги:

1. Отсоедините электрический разъем от клапана VSV.
2. Используя мультиметр в режиме измерения сопротивления (омметр), проверьте сопротивление между контактами разъема.
3. Нормальное сопротивление для клапана VSV обычно составляет от 20 до 80 Ом.
4. Если сопротивление не находится в указанном диапазоне, клапан VSV требуется заменить.
5. При наличии короткого замыкания или обрыва в клапане VSV также необходима его замена.

Помимо проверки сопротивления, также можно проверить работу клапана VSV на практике. Для этого выполните следующие действия:

1. Подключите электрический разъем к клапану VSV.
2. Подключите вакуумный шланг к клапану VSV.
3. Запустите двигатель и оцените работу клапана VSV по его звуку и визуальным признакам.
4. Клапан VSV должен открываться и закрываться в соответствии с командами управляющего модуля.
5. При обнаружении неисправностей, таких как постоянное открытие или закрытие клапана, необходима его замена.

Проверка работы клапана VSV поможет определить его состояние и принять решение о необходимости замены. Это важная процедура для обеспечения надлежащей работы системы управления автомобилем Toyota.

Замена клапана VSV своими руками

Необходимые инструменты:

• Набор ключей
• Отвертки
• Тросик для отсоединения шлангов

Шаги замены клапана VSV:

1. Расположите клапан VSV в двигателе автомобиля Toyota.
2. Отсоедините шланги, подключенные к клапану VSV, с помощью тросика.
3. Осмотрите клапан VSV на предмет повреждений или износа.
4. Снимите крепления, удерживающие клапан VSV на месте.
5. Установите новый клапан VSV на место и закрепите его креплениями.
6. Подключите шланги к новому клапану VSV в том же порядке, в котором они были отсоединены.
7. Убедитесь, что все соединения надежно закреплены и затянуты.
8. Запустите двигатель и проверьте работу системы управления вакуумом.

Важно помнить, что замена клапана VSV может отличаться в зависимости от модели и года выпуска автомобиля Toyota, поэтому рекомендуется обращаться к руководству по эксплуатации или консультироваться с профессионалом.

Типичные ошибки при замене клапана VSV

1. Неправильный выбор клапана VSV. Для успешной замены клапана VSV необходимо приобрести идеально подходящую модель для конкретного автомобиля Toyota. Каждый автомобиль может иметь свою уникальную спецификацию, поэтому важно выбрать правильный клапан, чтобы избежать совместимости и проблем с совмещением.

2. Неправильная установка клапана. Ошибка в установке клапана VSV может привести к неправильному функционированию системы впрыска топлива или управления клапанами. Важно тщательно изучить инструкции по установке и точно следовать им. При установке клапана необходимо также проверить и очистить любые каналы или соединения, чтобы избежать неправильного подключения.

3. Неправильное подключение проводов. При замене клапана VSV важно правильно подключить провода к соответствующим разъемам. Неправильное подключение может привести к неправильному перемещению клапана и, как следствие, к неправильной работе системы. Перед подключением проводов рекомендуется также проверить их на наличие повреждений или короткого замыкания.

4. Неправильная настройка системы. После замены клапана VSV необходима настройка системы управления клапанами и впрыска топлива. Неправильная настройка может привести к неправильным параметрам работы двигателя, что в конечном итоге может привести к нестабильной работе и повреждению двигателя. Рекомендуется обратиться к специалисту или использовать специализированное оборудование для проведения настройки.

Избегая этих типичных ошибок при замене клапана VSV, вы можете гарантировать долговечность и эффективность работы системы впрыска топлива и управления клапанами в вашем автомобиле Toyota.

Рекомендации по эксплуатации клапана VSV Toyota

Для правильной и долговечной работы клапана VSV Toyota рекомендуется придерживаться следующих рекомендаций по эксплуатации:

1.	Периодически проверяйте состояние клапана VSV. Осмотрите его на наличие повреждений, засорений или износа диафрагмы. При обнаружении каких-либо проблем, необходимо произвести ремонт или замену клапана.
2.	Следите за правильным подключением проводов клапана VSV. Убедитесь, что провода не имеют повреждений и хорошо закреплены. При необходимости выполняйте замену проводов.
3.	Проверяйте работу клапана VSV на регулярной основе. Для этого может потребоваться использование специального оборудования. Если клапан не функционирует должным образом, обратитесь к профессионалам для проведения диагностики и ремонта.
4.	Избегайте излишней нагрузки на клапан VSV. Убедитесь, что система, в которую он включен, правильно настроена и работает в пределах допустимых параметров. Избегайте форсирования двигателя и экстремальных нагрузок.
5.	Следите за состоянием окружающей среды, в которой эксплуатируется клапан VSV. Избегайте попадания грязи, песка и влаги на клапан. При необходимости используйте защитные чехлы или другие средства защиты.

Соблюдение данных рекомендаций поможет обеспечить стабильную и безопасную работу клапана VSV Toyota на протяжении всего срока его службы. При возникновении любых неисправностей или сомнений, всегда обращайтесь к руководству по эксплуатации и сервисному обслуживанию вашего автомобиля.

Где купить клапан VSV для Toyota?

Если вам необходим клапан VSV для вашего автомобиля Toyota, вы можете приобрести его в различных магазинах и интернет-магазинах, специализирующихся на продаже запчастей для автомобилей.

Первым шагом является поиск автозапчастей для Toyota в специализированных магазинах, которые расположены в вашем городе или регионе. Такие магазины обычно предлагают широкий выбор запчастей для различных моделей автомобилей Toyota, включая клапаны VSV.

Если вы предпочитаете покупать запчасти онлайн, можно обратиться к интернет-магазинам, специализирующимся на продаже автозапчастей. В интернете множество таких магазинов, где вы сможете найти и приобрести клапан VSV для Toyota. При выборе интернет-магазина следует обратить внимание на его репутацию, оценки и отзывы покупателей, чтобы убедиться в качестве предлагаемых продуктов и надежности магазина.

Клапан VSV для Toyota: подлинность и совместимость

При покупке клапана VSV для Toyota, особенно в интернет-магазинах, важно убедиться в его подлинности и совместимости с вашим автомобилем. Подлинные клапаны VSV от производителя Toyota обычно имеют маркировку и логотип компании на самом клапане или на упаковке.

Также обратите внимание на совместимость клапана VSV с вашим конкретным автомобилем Toyota. Для этого уточните модель и год выпуска автомобиля, для которого вы хотите приобрести клапан VSV. В описании товара или у продавца можно найти информацию о совместимости.

Убедитесь, что продавец или интернет-магазин предоставляют гарантию на купленный клапан VSV для Toyota. Это поможет вам в случае, если запчасть окажется неисправной или несовместимой с вашим автомобилем.

Рекомендации в покупке клапана VSV для Toyota

При выборе и покупке клапана VSV для вашего Toyota рекомендуется обратить внимание на следующие моменты:

1. Проверьте репутацию и надежность продавца или интернет-магазина.
2. Узнайте о подлинности и совместимости клапана VSV с вашим автомобилем.
3. Уточните условия гарантии на приобретенный клапан VSV.
4. Рассмотрите возможность приобретения рекомендуемых оригинальных запчастей от производителя Toyota.

Следуя этим рекомендациям, вы сможете купить качественный клапан VSV для Toyota, который будет надежно функционировать и подходить для вашего автомобиля.
