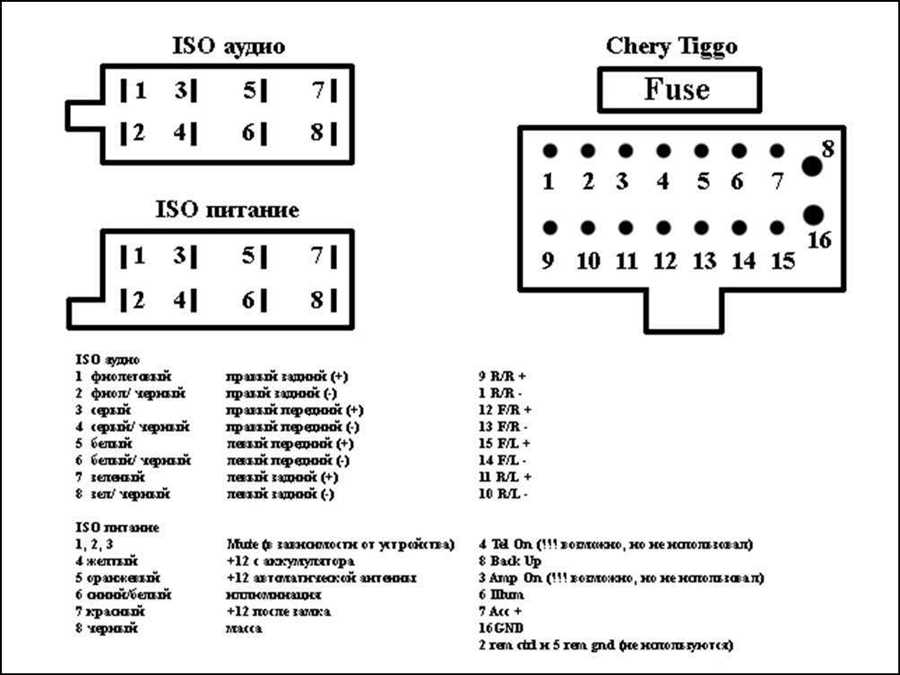

Распиновка магнитолы Чери Фора

Магнитола является одним из основных элементов автомобильного аудиооборудования, и правильное подключение магнитолы Чери Фора является гарантией качественного звука в вашем автомобиле. Для того чтобы успешно справиться с этой задачей, необходимо знать распиновку магнитолы и схему соединений, чтобы правильно подключить провода.

Основными проводами, которые необходимо подключить при установке магнитолы Чери Фора, являются провод питания, провод заземления, провод включения и провод антенны. Провод питания подключается к красной или желтой точке, провод заземления – к черной точке. Провод включения обычно имеет синий цвет и подключается к бортовому компьютеру или другому устройству, контролирующему работу магнитолы. Провод антенны, как правило, подключается к разъему на стекле.

Важно отметить, что каждая модель автомобиля может иметь свою собственную распиновку магнитолы, поэтому необходимо обратиться к документации автомобиля или поискать информацию в интернете перед тем, как приступать к подключению. Также следует убедиться, что у вас есть все необходимые инструменты и провода для установки магнитолы.

Распиновка магнитолы Чери Фора определяет правильное подключение проводов и соединений для работы этой системы в автомобиле. Схема соединений поможет вам правильно подключить магнитолу и получить качественный звук.

При подключении магнитолы Чери Фора необходимо учитывать следующую распиновку:

Красный провод (+12V) подключается к позиции питания магнитолы (обычно это позиция ACC или позиция, связанная с включением зажигания).
Жёлтый провод (+12V постоянного тока) подключается к постоянному питанию магнитолы.
Черный провод (GND) подключается к массе автомобиля.
Синий провод (Remote) отвечает за управление внешними устройствами, такими как усилитель мощности или усилитель низких частот.
Розовый провод (Reverse) связывается с розовым проводом рулевого колеса, отвечающим за заднюю передачу. Необязательный провод, не используется во всех моделях.
Зеленый провод (Parking brake) позволяет изменить режим отображения видео только в случае, когда автомобиль остановлен и стояночный тормоз включен. Таким образом, безопасно использовать видеоинформацию только в сервисных целях.
Серый провод (Illumination) используется для подсветки кнопок и дисплея магнитолы. Включается при подаче питания на фары автомобиля.

Обратитесь к схеме соединений для вашей конкретной модели магнитолы Чери Фора, чтобы убедиться, что все провода подключены правильно. Это позволит вам наслаждаться качественным звуком и функциональностью вашей магнитолы в автомобиле.

Схема соединений магнитолы

Прежде чем приступить к подключению магнитолы в Чери Фора, проведем небольшой обзор схемы соединений. Сначала рассмотрим основные провода, которые идут от магнитолы:

Красный провод – питание обратной связи. Этот провод подключается к плюсовому полюсу аккумулятора, чтобы магнитола получала питание.
Желтый провод – питание основное. Подключается к плюсовому полюсу аккумулятора и отвечает за основное питание магнитолы.
Черный провод – заземление. Подключается к минусовому полюсу аккумулятора, чтобы обеспечить хорошую заземленность магнитолы.
Синий провод – питание усилителя. Если на вашей магнитоле есть внешний усилитель, этот провод следует подключить к нему.
Коричневый провод – подсветка. Если вы хотите, чтобы подсветка магнитолы включалась вместе с фарами автомобиля, этот провод следует подключить к проводу от фар.

Кроме основных проводов, магнитола может иметь дополнительные провода, которые могут использоваться для подключения дополнительных функций, таких как управление на руле, GPS-навигация и т.д.

Подключение проводов магнитолы к автомобилю выполняется путем соединения проводов магнитолы с соответствующими проводами автомобиля. При необходимости можно использовать специальные переходники или адаптеры, чтобы облегчить процесс подключения.

Помните, что перед подключением магнитолы необходимо отключить аккумулятор автомобиля, чтобы избежать повреждения проводки и электроники.

Подключение магнитолы к автомобилю

Перед началом работы необходимо определиться с местом установки магнитолы. Обычно она устанавливается в специальное место на передней панели автомобиля. Инструкция по установке и точное местоположение можно найти в руководстве по эксплуатации автомобиля или на официальном сайте производителя.

На задней панели магнитолы обычно находятся различные разъемы и гнезда, которые необходимо подключить к автомобилю. Важно ознакомиться с схемой подключения и правильно идентифицировать каждый провод. Для этого можно использовать руководство по эксплуатации автомобиля или поискать информацию в интернете по конкретной модели автомобиля.

Подключение проводов магнитолы к автомобилю обычно осуществляется в следующем порядке:

Подключение провода питания. Обычно он имеет красный цвет и подключается к внешнему источнику питания автомобиля, такому как аккумулятор или предусилитель звука.
Подключение провода заземления. Он обычно имеет коричневый цвет и подключается к металлической поверхности автомобиля, чтобы обеспечить надежное заземление.
Подключение провода антенны. Он является неотъемлемой частью аудиосистемы автомобиля и обеспечивает прием радиосигналов. Обычно провод антенны имеет синий или голубой цвет.
Подключение проводов динамиков. Для этого необходимо правильно идентифицировать провода, соответствующие каждому динамику автомобиля. Обычно провода подписаны буквами или цветом.
Подключение проводов предусилителя звука. Этот шаг необходим только в случае, если в автомобиле установлен предусилитель звука.

После подключения всех проводов необходимо проверить работу магнитолы. Для этого можно включить автомобиль и убедиться, что звук воспроизводится правильно и без помех.

В случае возникновения проблем с подключением магнитолы к автомобилю рекомендуется обратиться к специалисту или сервисному центру. Они окажут квалифицированную помощь и устранят все неисправности.

Провода магнитолы Чери Фора

Корректное подключение магнитолы в автомобиле Чери Фора требует правильного соединения проводов. В данной статье мы рассмотрим схему соединений и распиновку проводов магнитолы Чери Фора, чтобы помочь вам с этим процессом.

Схема соединений

При подключении магнитолы Чери Фора рекомендуется использовать специальный харнесс, который обеспечивает правильное соединение проводов. Однако, если у вас есть необходимость подключить провода вручную, вам потребуется знать их расположение и функцию.

Распиновка проводов магнитолы Чери Фора может немного отличаться в зависимости от модели и года выпуска автомобиля. Обычно провода магнитолы имеют следующую распиновку:

1. Красный провод — питание: этот провод должен быть подключен к постоянному питанию (+12V) автомобиля. Он обеспечивает питание магнитолы даже при выключенном зажигании.

2. Желтый провод — память: этот провод должен быть подключен к постоянному питанию (+12V) автомобиля с помощью предохранителя. Он сохраняет настройки магнитолы, такие как радиостанции и баланс звука, даже при отключении питания.

3. Черный провод — заземление: этот провод должен быть подключен к металлической части автомобиля, чтобы обеспечить заземление магнитолы.

4. Синий провод — пульт управления усилителем: этот провод необходим для управления внешним усилителем звука автомобиля. Его следует подключить к усилителю, если он имеется.

Подключение проводов

Для подключения проводов магнитолы Чери Фора необходимо выполнить следующие шаги:

1. Отсоедините отрицательную (-) клемму аккумулятора автомобиля, чтобы предотвратить короткое замыкание проводов.

2. С помощью подходящего инструмента удалите старую магнитолу из автомобиля, отключив соединения проводов с задней стороны магнитолы.

3. Подключите провода новой магнитолы в соответствии с схемой соединений и распиновкой проводов, описанной ранее.

4. Установите новую магнитолу в автомобиль, убедившись, что она надежно закреплена.

5. Подсоедините отрицательную (-) клемму аккумулятора автомобиля и проверьте работоспособность магнитолы.

Подключение проводов магнитолы Чери Фора является важным этапом при установке новой аудиосистемы в автомобиль. Следуя схеме соединений и подключая провода согласно указанным функциям, вы сможете наслаждаться отличным качеством звука и удобной работой магнитолы в своем Чери Фора.

Разъемы для подключения

В магнитоле Чери Фора используется несколько разъемов для подключения различных устройств. Вот они:

Главный разъем питания

Главный разъем питания – это разъем, через который магнитола Чери Фора получает электрическое питание. Он обычно имеет положительный и отрицательный контакты для соединения с аккумулятором автомобиля.

Разъем антенны

Разъем антенны используется для подключения антенны автомобиля к магнитоле. Это позволяет получать радиосигналы и слушать радиостанции. Обычно разъем антенны имеет форму штекера, который плотно вставляется в соответствующий разъем на магнитоле.

Разъем для подключения динамиков

Разъем для подключения динамиков позволяет подключить динамики автомобиля к магнитоле и настроить звуковую систему автомобиля. Обычно разъем для подключения динамиков имеет несколько контактов, соответствующих отдельным каналам звукового сигнала.

Каждый разъем имеет свою собственную схему соединений и специфический цвет проводов, чтобы облегчить процесс подключения. Правильное подключение разъемов очень важно для надлежащей работы магнитолы и сохранения качества звука.

Порядок соединения проводов

При подключении магнитолы на автомобиле Чери Фора необходимо соблюдать правильный порядок соединения проводов для обеспечения стабильной работы системы звука. На переводящейся электрической схеме выделяются несколько основных проводов, которые требуется связать с соответствующими контактами магнитолы:

1. Провод питания

Первым делом необходимо соединить провод питания магнитолы с аккумулятором автомобиля. Обычно он окрашен в желтый или красный цвет, что обозначает +. Подключение данного провода обеспечивает питание магнитолы.

2. Провод заземления

Вторым шагом следует подключить провод заземления магнитолы, который отрицательно соединяется с металлическим каркасом автомобиля. Это обеспечивает надлежащую работу магнитолы и предотвращает негативные электростатические эффекты.

3. Провод памяти

Третьим этапом необходимо подключить провод памяти магнитолы к аккумулятору автомобиля. Этот провод обеспечивает сохранение настроек и предварительных настроек магнитолы после отключения питания.

4. Провод динамиков

Правильное соединение проводов магнитолы Чери Фора позволит вам насладиться качественным звуком и комфортной работой музыкальной системы в автомобиле.

Как подключить магнитолу Чери Фора

Шаг 1: Подготовка к установке магнитолы

Перед началом подключения магнитолы Чери Фора, убедитесь, что у вас есть все необходимые инструменты и компоненты:

Набор инструментов (отвертки, проводники и т. д.)
Магнитола
Комплект кабелей для подключения магнитолы
Инструкция по установке магнитолы Чери Фора

Шаг 2: Распиновка магнитолы Чери Фора

Прежде чем подключать магнитолу Чери Фора к проводкам автомобиля, обратитесь к схеме распиновки магнитолы, которая указана в инструкции. Найдите соответствующие провода для подключения на магнитоле.

Шаг 3: Подключение магнитолы Чери Фора

Подключение магнитолы Чери Фора осуществляется следующим образом:

Отсоедините отрицательный провод от аккумулятора, чтобы избежать короткого замыкания или повреждения автомобильной электрической системы.
Соедините провода магнитолы с соответствующими проводами автомобиля. Обычно, провода различных цветов отвечают за разные функции (например, красный – питание, желтый – постоянное питание, черный – заземление).
Закрепите провода с помощью зажимов или других средств фиксации, чтобы избежать отключения во время движения.
Убедитесь, что все соединения сделаны качественно и надежно. Перед включением магнитолы, проведите проверку работоспособности, чтобы убедиться, что все функции работают корректно.

При подключении магнитолы Чери Фора рекомендуется обратиться к профессионалам или детально изучить инструкцию, чтобы избежать повреждения автомобиля или самой магнитолы. Правильное подключение обеспечит стабильный и качественный звук в автомобиле.

Как определить провода на магнитоле

При подключении магнитолы Чери Фора может возникнуть необходимость определить провода для правильного соединения с автомобильной электрикой. Для этого можно использовать следующие способы:

1. Визуальное определение. Изучите магнитолу и провода, обратите внимание на цвета и маркировки проводов. Обычно провода для подключения магнитолы имеют типичные цвета: красный – плюс питания, черный – минус питания, зеленый – правый спикер, серый – левый спикер, желтый – питание памяти. Также провода могут быть помечены буквами, обозначающими их функцию.

2. Использование схемы соединений. Поищите в руководстве пользователя или на официальном сайте производителя магнитолы схему соединений. Эта схема поможет точно определить провода и их функции.

3. Использование мультиметра. Если вы имеете навыки работы с мультиметром, вы можете использовать его для определения проводов. Подключите один из проводов мультиметра к земле автомобиля, а другой провод к одному из проводов магнитолы. С помощью мультиметра вы сможете измерить напряжение и тем самым определить, к какой функции относится данный провод.

Помните, что правильное определение проводов важно для безопасной и корректной работы магнитолы. Если у вас возникают сомнения или проблемы, лучше обратиться к специалистам или авторизованному сервисному центру.

Совместимость магнитолы с автомобилем

Аудиосистема Чери Фора

Перед тем, как выбрать и подключить магнитолу, важно учесть особенности аудиосистемы автомобиля Чери Фора. В зависимости от модели и года выпуска, у автомобиля может быть различные типы разъемов и проводов, поэтому необходимо убедиться, что магнитола поддерживает соответствующие стандарты и интерфейсы.

ISO разъемы

Как правило, магнитолы, предназначенные для установки в автомобили, оснащены стандартными ISO-разъемами. При выборе магнитолы для Чери Фора, рекомендуется обратить внимание на наличие ISO разъемов на самой магнитоле и сравнить их с разъемами в автомобиле. Это облегчит процесс подключения и поможет избежать несовместимости.

Дизайн и размеры

Важным аспектом совместимости является дизайн и размеры магнитолы. Убедитесь, что магнитола подходит по размерам к месту ее установки в автомобиле Чери Фора. Проверьте размеры отверстия под магнитолу и габариты самой магнитолы, чтобы быть уверенным, что они совместимы.

Всегда рекомендуется обратиться к специалистам или консультантам, чтобы убедиться в совместимости магнитолы с автомобилем Чери Фора. Имея правильное подключение и совместимость, вы сможете наслаждаться качественным звуком и комфортом во время поездок.

Подключение дополнительных устройств

Магнитола Chery Fora предоставляет возможность подключения дополнительных устройств для расширения функциональности автомобильной аудиосистемы. Для этого вам потребуется ознакомиться с схемой соединений и подключить соответствующие провода.

Перед подключением дополнительных устройств рекомендуется ознакомиться с инструкцией по эксплуатации магнитолы, чтобы убедиться в совместимости устройств и правильном подключении.

Прежде всего, убедитесь, что магнитола в автомобиле выключена и отключена от источника питания. Затем приступайте к подключению дополнительного устройства, следуя инструкции производителя.

Обычно, для подключения дополнительных устройств используются разъемы на задней панели магнитолы. При подключении устройства следует соблюдать соответствие цветов проводов их назначению.

Для удобства и понимания схемы соединений можно использовать таблицу ниже:

Цвет провода	Назначение
Красный	Питание (+)
Черный	Заземление (-)
Желтый	Постоянное питание (+)
Синий	Управление усилителем
Зеленый	Включение фар
Фиолетовый	Управление электроантенной

При подключении дополнительных устройств следует соблюдать осторожность и аккуратность, чтобы избежать повреждений проводов и устройств. Если вы не уверены в своих навыках, рекомендуется обратиться к квалифицированному специалисту или сервисному центру для выполнения данной процедуры.

Подключение дополнительных устройств к магнитоле Chery Fora позволит вам насладиться более широким диапазоном функций и возможностей, что сделает вашу поездку более комфортной и удобной.

Схема проводки магнитолы Чери Фора

При подключении магнитолы к автомобилю Чери Фора необходимо правильно соединить провода, чтобы все функции работали корректно. Ниже представлена схема соединений проводов магнитолы Чери Фора:

Основные провода:

Красный провод: подключается к плюсу аккумулятора и предназначен для питания магнитолы.
Черный провод: подключается к минусу аккумулятора и служит для заземления магнитолы.
Желтый провод: соединяется с постоянным питанием автомобиля, чтобы сохранить настройки магнитолы (например, радиостанции и настройки звука) при выключении зажигания.

Провода динамиков:

Магнитола Чери Фора имеет разъемы для подключения стандартных динамиков автомобиля. Процесс подключения основан на сопоставлении цветов проводов магнитолы с проводами динамиков:

Белый провод: передняя левая дверь
Серый провод: передняя правая дверь
Зеленый провод: задняя левая дверь
Фиолетовый провод: задняя правая дверь

Каждый из проводов динамиков имеет также свою пару – голубой провод, который соединяется с белым, серым, зеленым или фиолетовым проводом соответствующего динамика.

Следование указанной схемы проводки позволит вам правильно подключить магнитолу Чери Фора и настроить ее работу для максимального комфорта и удовольствия от прослушивания музыки и работы всей системы звука.

Проблемы при подключении

При попытке подключить магнитолу Чери Фора возникают некоторые проблемы, с которыми стоит ознакомиться перед началом работы. Во-первых, важно убедиться в правильной распиновке и соединениях проводов, чтобы избежать неполадок в работе системы.

Одной из проблем, с которой можно столкнуться, является неправильный выбор проводов для подключения магнитолы. Необходимо проверить, чтобы провода соответствовали требуемым стандартам и были совместимы с магнитолой и автомобилем.

Еще одной распространенной проблемой является неправильное подключение проводов. При подключении необходимо следовать указаниям в инструкции и правильно соединять провода, чтобы избежать кратковременного замыкания и повреждения электронных компонентов.

Некоторые пользователи также сталкиваются с проблемой отсутствия звука при подключении магнитолы. В этом случае стоит проверить, правильно ли настроены настройки звука на магнитоле и автомобиле, а также проверить, не заблокирована ли звуковая система автомобиля.

Также возможна проблема с питанием магнитолы. Если магнитола не включается или отключается во время работы, стоит проверить, достаточно ли мощного и стабильного источника питания. При необходимости можно установить специальный усилитель или обратиться к специалисту для установки дополнительного электропитания.

Если при подключении магнитолы возникают проблемы, рекомендуется обратиться к инструкции пользователя или обратиться к специалисту для консультации и помощи. Профессиональная помощь позволит избежать ошибок и неполадок при подключении магнитолы Чери Фора.
