Реле поворотов является важной частью автомобиля ВАЗ 2108, обеспечивающей безопасность движения. Оно отвечает за правильную работу поворотных сигналов, позволяя водителю указать свои намерения другим участникам дорожного движения.
Распиновка реле поворотов ВАЗ 2108 представлена в виде схемы подключения контактов, которая указывает, на какой контакт подключается каждый провод или устройство. Корректное подключение реле поворотов позволяет обеспечить его надлежащую работу и избежать возможных поломок или обрывов цепи электропитания.
Функциональность реле поворотов ВАЗ 2108 включает в себя несколько важных аспектов. Во-первых, оно отвечает за автоматическое отключение поворотников после совершения маневра. Таким образом, водитель может не беспокоиться о том, что забыл выключить поворотник, что повышает безопасность и удобство использования автомобиля.
Во-вторых, реле поворотов обеспечивает мигание сигналов поворотов. Оно регулирует интервал времени между включением и выключением поворотников, создавая характеристическую задержку мигания. Это позволяет другим водителям и пешеходам понять намерения водителя и принять соответствующие меры по обеспечению безопасности на дороге.
Распиновка реле поворотов ВАЗ 2108
Для правильной установки и подключения реле поворотов необходимо знать его распиновку. Ниже приведена схема подключения:
- Клемма 30 — питание от аккумулятора;
- Клемма 49 — масса;
- Клемма 49a — подключение правого поворотника;
- Клемма 49b — подключение левого поворотника;
- Клемма P — подключение маячка.
Правильное подключение клемм позволит реле поворотов выполнять свою задачу и обеспечивать правильную работу поворотников и маячков на ВАЗ 2108.

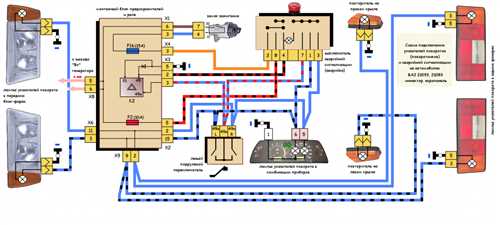

Схема подключения
Для правильного подключения реле поворотов на автомобиле ВАЗ 2108 необходимо следовать определенной схеме.
Сначала необходимо определить необходимые провода для подключения. Обычно это желтый провод для левого поворотника и зеленый провод для правого поворотника. Они подключаются к соответствующим контактам реле поворотов.
Затем подключаем провод питания к контакту +12V, который обеспечивает реле электроэнергией для работы.
Далее подключаем провода от реле поворотов к фаре и габаритам. Чаще всего используется фиолетовый провод для подключения к фаре и оранжевый провод для подключения к габаритам.
И, наконец, подключаем провод GND к контакту земля автомобиля. Это обеспечит заземление реле поворотов.
После правильного подключения всех проводов проверьте работоспособность поворотников. Если они работают корректно, значит вы правильно подключили реле поворотов.
| Контакт | Провод |
|---|---|
| +12V | Подключение питания |
| Желтый | Левый поворотник |
| Зеленый | Правый поворотник |
| Фиолетовый | Фара |
| Оранжевый | Габариты |
| GND | Заземление |
Функциональность реле поворотов
Одной из главных задач реле поворотов является мигание указателей поворота. Когда водитель включает поворотник, реле создает последовательные импульсы электрического тока, которые активируют лампочки указателей поворота. Благодаря этому, другие участники дорожного движения видят намерение водителя совершить поворот или перестроиться на дороге.
Кроме того, реле поворотов контролирует скорость мигания указателей. Обычно мигание происходит с одинаковой скоростью, но в случае поломки лампы, реле изменяет режим работы, увеличивая скорость мигания. Это является сигналом для водителя о необходимости замены лампы указателя поворота.
Еще одной важной функцией реле поворотов является контроль работы предохранителей. Если одна из лампочек указателей поворота не работает, реле переключает цепь подачи тока на reserve (запасной) предохранитель. Это позволяет предотвратить полное отключение указателей поворота в случае перегорания лампы.
Таким образом, реле поворотов ВАЗ 2108 выполняет не только функцию мигания указателей поворота, но и обеспечивает контроль и безопасность работы этих устройств. Это жизненно важный компонент системы сигнализации автомобиля, который способствует созданию безопасных условий на дороге.
Значение каждого контакта
Реле поворотов ВАЗ 2108 имеет следующую распиновку:
1. Контакт 49а — электродвигатель мигалки. Подача питания на этот контакт приводит к включению мигалки.
2. Контакт 49 — электродвигатель мигалки. Подача питания на этот контакт приводит к выключению мигалки.
3. Контакт 49б — электродвигатель мигалки. Используется для аварийной сигнализации.
4. Контакт 30 — питание. На этот контакт подается напряжение от аккумулятора автомобиля и питает реле поворотов.
5. Контакт 31 — заземление. Подключение этого контакта к массе автомобиля обеспечивает закрытие цепи питания и функционирование реле.
6. Контакт 15 — питание от замков зажигания. При подаче питания на этот контакт реле включается.
7. Контакт 54 — питание от указателя поворота. Подача питания на этот контакт приводит к включению указателя поворота.
8. Контакт 49с — электродвигатель мигалки. Используется для управления мигалкой на фаре.
9. Контакт 49d — электродвигатель мигалки. Подача питания на этот контакт приводит к включению мигалки на фаре.
10. Контакт 49e — электродвигатель мигалки. Подача питания на этот контакт приводит к выключению мигалки на фаре.
Принцип работы реле поворотов
Основной принцип работы реле поворотов заключается в использовании электромагнитных катушек и механических контактов. Когда водитель включает поворотники, электрический сигнал подается на катушку, которая генерирует магнитное поле. Это поле притягивает подвижные контакты, которые переключаются из одного положения в другое, замыкая или размыкая цепь мигающих поворотных индикаторов.
Реле поворотов также снабжено диодом, который используется для предотвращения обратного тока. Диод позволяет электрическому сигналу проходить только в одном направлении, что защищает систему от повреждений и снижает нагрузку на бортовую электрическую сеть.
Важно отметить, что реле поворотов работает только при наличии источника питания. Это означает, что при выключенном двигателе автомобиля поворотные индикаторы не будут функционировать. Кроме того, реле поворотов имеет механизм автоматического отключения после поворота, чтобы предотвратить постоянное мигание сигналов.
При возникновении проблем с поворотными сигналами, прежде всего стоит проверить состояние реле поворотов и его подключение. Если реле поворотов повреждено или не работает должным образом, его необходимо заменить для обеспечения безопасности и правильной работы поворотных сигналов.
Компоненты, включающиеся в работу реле поворотов
Реле поворотов ВАЗ 2108 состоит из следующих основных компонентов:
- Реле поворотов — основной элемент системы, отвечающий за переключение световых сигналов при повороте;
- Переключатель поворотов — механизм, управляющий работой реле и позволяющий водителю указывать направление поворотов;
- Лампы поворотов — источники света, которые включаются при активации реле поворотов и сигнализируют о намерении водителя повернуть.
Когда водитель подает сигнал поворота, переключатель поворотов передает команду реле поворотов включить соответствующую лампу поворота. Реле поворотов, в свою очередь, переключает ток на лампу, вызывая ее мигание. При выключении сигнала поворота, реле поворотов отключает ток, и лампа перестает мигать.
Эта система позволяет указать другим водителям, что вы собираетесь совершить поворот, обеспечивая безопасность на дороге.
Возможные поломки реле поворотов
Реле поворотов в автомобиле ВАЗ 2108 может испытывать различные поломки из-за разных причин. Некоторые из наиболее распространенных проблем включают:
1. Обрывы или короткие замыкания проводок
Провода, подключающиеся к реле поворотов, могут испытывать обрывы или короткие замыкания из-за повреждений или неправильной установки. Это может привести к неработающим или постоянно горящим поворотникам.
2. Плохой контакт в реле
Контакты внутри реле поворотов могут плохо контактировать из-за износа или загрязнения. Это может привести к неполадкам в работе поворотников, например, они могут не загораться или не мигать.
Если вы столкнулись с подобными проблемами, рекомендуется проверить провода на наличие обрывов или коротких замыканий и очистить контакты в реле поворотов. Если эти меры не решают проблему, возможно, требуется замена реле поворотов.
Как определить неисправность реле поворотов
Неисправность реле поворотов на ВАЗ 2108 может проявляться различными способами. Вот несколько признаков, по которым можно определить, что реле поворотов вышло из строя:
| Признак неисправности | Возможная причина |
|---|---|
| Отсутствие мигания указателей поворотов | Возможно, контакты реле повреждены или замыкаются. |
| Быстрое мигание указателей поворотов | Может быть проблема с лампами поворотов, которые не соответствуют номиналу. |
| Неоднократное подряд срабатывание реле | Возможно, контакты реле заедают или требуют очистки. |
Если вы заметили один или несколько из перечисленных признаков, это может указывать на неисправность реле поворотов. В таком случае, рекомендуется обратиться к специалистам для проведения диагностики и ремонта системы поворотов автомобиля.
Диагностика проблемы при помощи мультиметра
Во-первых, необходимо установить мультиметр в режим измерения сопротивления (омметр). Затем отсоедините реле поворотов от электрической цепи, отключив разъемы. Проверьте каждое соединение на наличие сопротивления. Сопротивление должно быть близким к нулю (замкнуто). Если мультиметр показывает бесконечность или очень большое сопротивление, это может указывать на проблемы с соединениями или обрыв электрической цепи.
При помощи мультиметра можно диагностировать проблемы с реле поворотов ВАЗ 2108, проверить подключение и функциональность реле, а также выявить возможные неисправности. Соблюдайте меры безопасности при использовании мультиметра, чтобы избежать повреждения электрической системы автомобиля.
Как заменить реле поворотов своими руками
Перед заменой реле поворотов на ВАЗ 2108 важно убедиться, что проблема действительно связана с ним. Для этого вы можете проверить другие элементы, такие как лампы поворотников или переключатель поворотов на руле. Если у вас есть уверенность в неисправности реле, приступим к замене.
- Сначала вам понадобится найти реле поворотов в вашем автомобиле ВАЗ 2108. Обычно оно установлено в блоке предохранителей или в непосредственной близости к нему.
- С помощью отвертки аккуратно отсоедините соединительные провода от реле поворотов. Обычно это два провода: один идет от переключателя поворотов, а другой подключен к поворотным лампам.
- Поменяйте старое реле поворотов на новое. Удостоверьтесь, что новое реле совместимо с вашим автомобилем ВАЗ 2108.
- Соедините провода с новым реле поворотов. Обратите внимание на правильность подключения каждого провода.
- Проверьте работоспособность поворотников, включив зажигание и переключая переключатель поворотов на руле. Убедитесь, что индикатор поворотников работает корректно.
- После проверки работоспособности вашей системы поворотников, проверьте, не вызывает ли новое реле поворотов неисправности в других устройствах вашего автомобиля. Обратите внимание на звуковой сигнал, работу фар и других световых индикаторов.
Теперь, когда вы знаете, как заменить реле поворотов на ВАЗ 2108, вы можете справиться с этой задачей самостоятельно. Помните, что работа с электрическими системами автомобиля может быть опасной, поэтому будьте внимательны и предпримите все меры предосторожности.
Преимущества использования оригинального реле поворотов ВАЗ 2108
Оригинальное реле поворотов ВАЗ 2108 предлагает несколько преимуществ, которые делают его предпочтительным выбором для автомобиля. Вот некоторые из этих преимуществ:
- Надежность и долговечность: Оригинальное реле поворотов ВАЗ 2108 производится с использованием высококачественных материалов и соответствует оригинальным спецификациям. Это обеспечивает его надежную работу и долговечность.
- Совместимость: Оригинальное реле поворотов ВАЗ 2108 разработано специально для автомобилей данной модели, что гарантирует идеальную совместимость и безопасность использования.
- Простота установки: Оригинальное реле поворотов ВАЗ 2108 имеет точную распиновку, что облегчает его установку и подключение к системе электропроводки автомобиля.
- Функциональность: Оригинальное реле поворотов ВАЗ 2108 предлагает все необходимые функции и режимы работы, предусмотренные производителем. Это позволяет использовать повороты в соответствии с требованиями дорожных правил и обеспечивает безопасность вождения.
- Гарантия: При использовании оригинального реле поворотов ВАЗ 2108 вы можете быть уверены в соответствии продукта оригинальным стандартам и получении гарантийного обслуживания в случае неисправности.
Если вы хотите обеспечить надежную и безопасную работу системы поворотов в своем автомобиле ВАЗ 2108, рекомендуется использовать оригинальное реле поворотов, которое гарантирует высокое качество и соответствие спецификациям завода-изготовителя.
Где купить и сколько стоит восстановленное реле поворотов
Есть несколько мест, где можно приобрести восстановленное реле поворотов для ВАЗ 2108. Это могут быть специализированные магазины автозапчастей, авторазборки или интернет-магазины, специализирующиеся на продаже автозапчастей. Важно выбирать надежные и проверенные поставщики, чтобы быть уверенными в качестве и функциональности запчасти.
Стоимость восстановленного реле поворотов для ВАЗ 2108 может варьироваться в зависимости от различных факторов, таких как регион, поставщик и состояние запчасти. Обычно цены начинаются от нескольких сотен рублей и могут достигать нескольких тысяч рублей.
Рекомендации по уходу за реле поворотов
Для того чтобы реле поворотов на ВАЗ 2108 работало надежно и долго, необходимо соблюдать несколько рекомендаций по его уходу и обслуживанию. В данной статье мы расскажем о основных правилах заботы о реле поворотов и предоставим вам полезные советы.
Регулярная проверка соединений
1. Периодически проверяйте состояние электрических соединений реле поворотов. Убедитесь, что контакты не окислились и не обломались. При необходимости, прочистите контакты и зачистите провода.
2. Следите за тем, чтобы провода подключения были надежно закреплены и не образовывали замыканий.
Защита от влаги и грязи
1. Обратите внимание на состояние герметичности корпуса реле поворотов. Если он поврежден или имеет трещины, то рекомендуется заменить его на новый.
2. При мойке автомобиля следите, чтобы вода и шампунь не попадали внутрь реле. Для этого можно использовать защитные чехлы или пакеты, накрывая реле поворотов перед процедурой мойки.
Предотвращение перегрева
Чтобы избежать перегрева реле поворотов, рекомендуется:
1. Не выключайте поворотники сразу после их включения, дайте реле остыть и отключиться автоматически.
2. В случае, если ощущается неприятный запах или реле нагревается слишком сильно, немедленно обратитесь к специалисту для проведения диагностики и замены поврежденных деталей.
Соблюдение данных рекомендаций поможет вам продлить срок службы реле поворотов ВАЗ 2108 и избежать возможных неполадок или поломок в работе системы поворотников. Будьте внимательны к состоянию реле поворотов и своевременно проводите необходимое обслуживание!
