Обнаружите неисправность генератора, если заметили снижение яркости плафонов или нестабильную работу электросистемы автомобиля. Такой эффект может указывать на проблему с обмоткой, которую легко проверить самостоятельно. Выполняйте проверку аккуратно, соблюдая технику безопасности и отключая аккумулятор перед началом.
Подготовка к проверке обмотки генератора и правильное использование мультиметра
Перед проверкой обмотки генератора убедитесь, что у вас есть все необходимые инструменты. Вам понадобится мультиметр, который может измерять сопротивление, а также отвертка для снятия крышки генератора.
Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем снимите генератор с автомобиля, если это необходимо, для удобства доступа к обмоткам. Очистите контакты от грязи и коррозии, чтобы обеспечить точные измерения.
Настройте мультиметр на режим измерения сопротивления (Ом). Проверьте исправность прибора, замкнув щупы между собой; значение должно быть близким к нулю. Это подтвердит, что мультиметр работает корректно.
Также проверьте изоляцию обмотки, подключив один щуп к обмотке, а другой к корпусу генератора. Показания должны быть бесконечными или очень высокими, что указывает на отсутствие короткого замыкания на корпус.
После завершения проверки отключите мультиметр и соберите генератор обратно, подключив его к аккумулятору. Убедитесь, что все соединения надежны и не имеют коррозии.
| Параметр | Нормальное значение |
|---|---|
| Сопротивление обмотки | 0.5 — 5 Ом |
| Изоляция обмотки | Бесконечное или высокое значение |
Выбор мультиметра для диагностики обмотки
Для проверки обмотки генератора рекомендуется использовать мультиметр с функцией измерения сопротивления и тока переменного напряжения. Обратите внимание на модель с диапазоном измерения сопротивления минимум до 200 Ом, что позволит точно определить целостность обмотки.
Выбирайте мультиметр с низким сопротивлением входных сопротивлений, чтобы не искажать результаты измерений. Подойдет прибор с внутренним сопротивлением более 10 МОм, который не будет влиять на тестируемую цепь.
Обратите внимание на наличие функции измерения постоянного и переменного напряжения, а также тестер с четким дисплеем и хорошей читаемостью показаний. Это ускорит процесс диагностики и снизит риск ошибок.
Тестеры с автоматическим определением диапазонов сделают процедуры проще и безопаснее, особенно если вы не привыкли работать с мультиметрами вручную. Однако, при использовании ручных диапазонов, убедитесь, что выбран правильный диапазон, чтобы избежать повреждения прибора или искажения результатов.
Перед покупкой проверьте наличие функции прозвонки цепей (контроль целостности). Это значительно ускорит выявление поврежденных участков обмотки и поможет избежать ошибок в диагностике.
Выбирайте проверенные модели с хорошими отзывами и минимальной погрешностью измерений. Иметь в арсенале такой инструмент облегчит работу и повысит точность определения состояния обмотки генератора.
Подготовка автомобиля к проверке: отключение аккумулятора и снятие генератора
Отключите минусовой кабель аккумулятора, чтобы исключить риск короткого замыкания и защите электроники. Для этого открутите клемму, воспользовавшись ключом на 10 или 13 мм, и аккуратно снимите ее, избегая контакта с металлическими частями.
После отключения аккумулятора снимите боковую пластиковую защиту двигателя, чтобы получить свободный доступ к генератору. Обычно она крепится трещоткой или винтами, которые легко открутить. Это обеспечит удобное снятие и проверку генератора без лишних препятствий.
Отсоедините разъемы питания сзади генератора и отсоедините крепящие его болты, удерживающие устройство на месте. Перед этим убедитесь, что все отсоединения выполнены аккуратно, чтобы избежать повреждений разъемов или проводки.
Затем снимите ремень привода генератора, сбросив его натяжение. Для этого ослабьте болт натяжителя или используйте специальный инструмент, чтобы освободить ремень. Так генератор станет свободным для извлечения из двигателя.
Настройка мультиметра для измерения сопротивления и целостности цепи
Установите мультиметр в режим измерения сопротивления, выбрав соответствующий символ Ом (?) на шкале. Если ваш мультиметр имеет несколько диапазонов, выберите диапазон, который соответствует ожидаемому значению сопротивления. Например, для проверки обмотки генератора подойдет диапазон до 200 Ом.
Перед началом измерений убедитесь, что цепь отключена от источника питания. Это предотвратит повреждение мультиметра и обеспечит точность измерений.
Подключите щупы мультиметра к проверяемым контактам обмотки. Красный щуп подключите к положительному контакту, а черный – к отрицательному. Убедитесь, что соединения надежные и не имеют коррозии.
Смотрите на показания мультиметра. Если значение сопротивления близко к нулю, это указывает на короткое замыкание. Если сопротивление бесконечно, значит, обмотка разорвана. Нормальное значение сопротивления для обмотки генератора обычно составляет от 1 до 10 Ом.
Для проверки целостности цепи используйте режим прозвонки. В этом режиме мультиметр издает звуковой сигнал при наличии соединения. Подключите щупы к концам цепи. Если мультиметр издает звук, цепь целая.
После завершения измерений отключите мультиметр и уберите щупы. Храните прибор в безопасном месте, чтобы избежать повреждений.

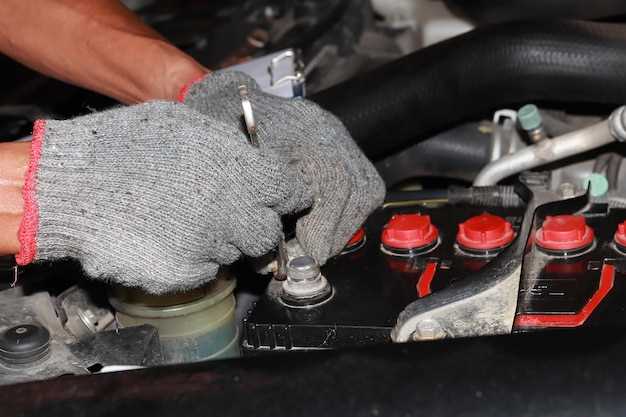

Общие рекомендации по безопасной работе с электрооборудованием автомобиля
Перед началом работы отключите аккумулятор. Это предотвратит случайное замыкание и защитит вас от электрического удара.
Используйте изолированные инструменты. Они обеспечивают дополнительную защиту и снижают риск поражения электрическим током.
Работайте в хорошо освещенном месте. Это поможет избежать ошибок и повысит вашу безопасность.
Не касайтесь оголенных проводов. Если необходимо проверить проводку, используйте мультиметр с соответствующими настройками.
Следите за состоянием проводов и соединений. Изношенные или поврежденные элементы могут привести к короткому замыканию.
Не забывайте о защите глаз. Используйте защитные очки при работе с электрооборудованием, особенно если выполняете пайку или резку.
Изучите схему электрооборудования вашего автомобиля. Это поможет вам лучше понять, как работают различные компоненты и где могут возникнуть проблемы.
При работе с электрооборудованием избегайте использования металлических предметов, которые могут вызвать короткое замыкание.
Если вы не уверены в своих действиях, обратитесь к специалисту. Безопасность всегда должна быть на первом месте.
Пошаговая проверка обмотки генератора мультиметром на ВАЗ 2110
Подготовьте мультиметр в режим измерения сопротивления или омметра. Используйте щупы, чтобы не повредить контакты.
Выключите двигатель и отключите аккумулятор. Это снизит риск короткого замыкания и защитит приборы.
Найдите разъем генератора, обычно расположенный возле рейки или под капотом, и отсоедините его.
На панели разъема найдите контакты, отвечающие за питание и датчик обмотки. Обычно это два или три провода.
- Идеальное значение сопротивления: обычно от 0,3 до 2 Ом. Значения выше указывают на разрыв или повреждение обмотки.
Если сопротивление слишком низкое, возможен короткий замык или повреждение изоляции. Высокое сопротивление говорит о разрыве или повреждении провода.
После проверки подключитесь обратно к разъему, аккуратно закрепите все провода и, если требуется, запустите двигатель для проверки зарядки генератора.
Проверка сопротивления обмотки (распиновка и замеры)
Для проверки сопротивления обмотки генератора на ВАЗ 2110 используйте мультиметр. Убедитесь, что прибор установлен в режим измерения сопротивления (Ом). Подготовьте генератор, отключив его от автомобиля и отсоединив все необходимые разъемы.
| Сопротивление (Ом) | |
|---|---|
| U — V | 0.5 — 1.5 |
| V — W | 0.5 — 1.5 |
| W — U | 0.5 — 1.5 |
После завершения замеров, запишите результаты и сравните их с нормами. Если обнаружены отклонения, рекомендуется заменить обмотку или провести дальнейшую диагностику.
Определение наличия короткого замыкания или обрыва обмотки
Для проверки обмотки генератора на наличие короткого замыкания или обрыва используйте мультиметр в режиме измерения сопротивления. Сначала отключите генератор от электросистемы автомобиля, чтобы избежать повреждений и неточных показаний.
После проверки обмотки убедитесь, что все соединения надежны, и при необходимости выполните повторную проверку. Это поможет избежать проблем в будущем и обеспечит стабильную работу генератора.
Проверка изоляции обмотки от корпуса и других элементов
Для проверки изоляции обмотки генератора от корпуса используйте мультиметр в режиме прозвонки или измерения сопротивления изоляции. Установите переключатель на наиболее низкое сопротивление или режим прозвонки, чтобы выявить возможные короткие замыкания.
Обратите внимание на показания мультиметра. Значение сопротивления должно быть высоким, обычно за пределами нескольких килограмм или мегом, что свидетельствует об отсутствии пробоины изоляции. Если мультиметр показывает очень низкое сопротивление или замыкание на корпус, изоляция повреждена и требует ремонта или замены.
Также важно проверить наличие утечек тока. Для этого, изоляцию обмотки можно проверить с помощью специализированных тестеров или мультиметра в режиме измерения тока утечки, подключенного через сопротивление. Если регистрируются любые значения, выше нуля, это говорит о повреждении изоляции.
После завершения проверки убедитесь, что все соединения надежны, а изоляция не имеет повреждений, чтобы избежать коротких замыканий при эксплуатации генератора.
Интерпретация результатов диагностики и возможные дальнейшие действия
Если при проверке обмотки генератора мультиметром вы получили сопротивление в диапазоне 0,3–0,7 Ом, это свидетельствует о исправности цепи и отсутствии обрывов или коротких замыканий. В таком случае можно считать, что обмотка работает нормально, и проблема, скорее всего, кроется в другом элементе системы зарядки.
Если измеренное сопротивление превышает 1 Ом или показывает бесконечность, это указывает на разрыв или сильное повреждение обмотки. В таком случае потребуется заменить генератор или выполнить ремонт обмотки, обратившись к специалистам.
При слишком низком сопротивлении, ниже 0,2 Ом, есть риск короткого замыкания внутри обмотки. В этом случае рекомендуется полностью заменить генератор, так как ремонт таких повреждений зачастую нецелесообразен.
Обнаружение короткого замыкания или разрыва обмотки требует проверки других компонентов системы. Проверьте состояние диодного моста, реле-регулятора и соединений. Если с ними все в порядке, замените генератор целиком.
При стабильных результатах, указывающих на исправность обмотки, следующим шагом станет проверка состояния ремня привода и его натяжения. Плохое натяжение или износ ремня могут привести к неправильной работе генератора и снижению его эффективности.
Если сопротивление показывает непостоянные или необычные значения, стоит повторить измерения, убедившись в правильности подключения и отсутствии посторонних факторов. Возможно, потребуется использовать другой мультиметр или провести диагностику в более стабильных условиях.
В случае выявления неисправностей, не откладывайте замену или ремонт. Обеспечьте исправность системы зарядки, чтобы избежать сбоев в работе электросистемы автомобиля и предотвратить возможные поломки аккумулятора или других узлов.
